PICで USBだも32(通信到達距離)
PICでUSBホスト(Bluetooth:RFCOMM)実験の追記
LED点滅プログラムを今までタイマー割込みでON/OFFしていました
(PIC暴走、フリーズ時確認用)
今日は、通信距離を測定する為にMSCコマンドが5回到達したらLED点灯を反転させる様に
プログラムを変更して、実験しました
ホストBluetoothドングルは旧基板
ホスト設置場所は、コンクリート建屋の二階で、窓は閉めている状態

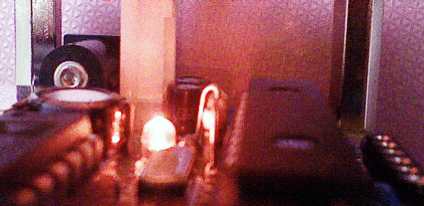

エネループで駆動させたNew基板を外へもっていき、通信確認用LEDの点滅具合を観測
建屋内、1階、2階の中では全て正常通信状態
建屋から20m位までの距離までは、安定した通信
建屋から20m~40m位までは、歩いている状態でたまに点滅が不安定
立ち止まると安定
建屋から50m~80m位までは、不安定
但し、基板の向きを変えたりすると安定通信に変わる
ようは、アンテナの向きにより安定動作したりしなかったりする
80m位と書いてありますが、歩数で計算している為かなりアバウト
完全に通信が途絶える距離は測定していません(近日中に確認予定)
LED点滅プログラムを今までタイマー割込みでON/OFFしていました
(PIC暴走、フリーズ時確認用)
今日は、通信距離を測定する為にMSCコマンドが5回到達したらLED点灯を反転させる様に
プログラムを変更して、実験しました
ホストBluetoothドングルは旧基板
ホスト設置場所は、コンクリート建屋の二階で、窓は閉めている状態
エネループで駆動させたNew基板を外へもっていき、通信確認用LEDの点滅具合を観測
建屋内、1階、2階の中では全て正常通信状態
建屋から20m位までの距離までは、安定した通信
建屋から20m~40m位までは、歩いている状態でたまに点滅が不安定
立ち止まると安定
建屋から50m~80m位までは、不安定
但し、基板の向きを変えたりすると安定通信に変わる
ようは、アンテナの向きにより安定動作したりしなかったりする
80m位と書いてありますが、歩数で計算している為かなりアバウト
完全に通信が途絶える距離は測定していません(近日中に確認予定)
by komoremi | 2010-03-09 03:26 | PIC-USBホスト
